| 型號 | 流量 (mз/h） |
揚程 （m） |
轉速 （r/min） |
效率 （%） |
功率（KW） | |
| 軸功率 | 電機功率 | |||||
| 1.5GC-5×2 | 6 | 46 | 2950 | 38 | 2 | 3 |
| 1.5GC-5×3 | 6 | 69 | 2950 | 38 | 3 | 4 |
| 1.5GC-5×4 | 6 | 92 | 2950 | 38 | 4 | 5.5 |
| 1.5GC-5×5 | 6 | 115 | 2950 | 38 | 5 | 7.5 |
| 1.5GC-5×6 | 6 | 138 | 2950 | 38 | 6 | 7.5 |
| 1.5GC-5×7 | 6 | 161 | 2950 | 38 | 7 | 7.5 |
| 1.5GC-5×8 | 6 | 184 | 2950 | 38 | 8 | 11 |
| 1.5GC-5×9 | 6 | 207 | 2950 | 38 | 9 | 11 |
| 2GC-5×2 | 10 | 64 | 2950 | 39.6 | 4.4 | 7.5 |
| 2GC-5×3 | 10 | 96 | 2950 | 39.6 | 6.6 | 11.0 |
| 2GC-5×4 | 10 | 128 | 2950 | 39.6 | 8.8 | 15.0 |
| 2GC-5×5 | 10 | 160 | 2950 | 39.6 | 11.0 | 15.0 |
| 2GC-5×6 | 10 | 192 | 2950 | 39.6 | 13.2 | 18.5 |
| 2GC-5×7 | 10 | 224 | 2950 | 39.6 | 15.4 | 22.0 |
| 2GC-5×8 | 10 | 256 | 2950 | 39.6 | 17.6 | 30.0 |
| 2GC-5×9 | 10 | 288 | 2950 | 39.6 | 19.8 | 30.0 |
| 2.5GC-6×2 | 15 | 62 | 2950 | 43.7 | 5.8 | 11.0 |
| 20 | 54 | 2950 | 47.4 | 6.2 | 11.0 | |
| 2.5GC-6×3 | 15 | 93 | 2950 | 43.7 | 8.7 | 15.0 |
| 20 | 81 | 2950 | 47.4 | 9.3 | 15.0 | |
| 2.5GC-6×4 | 15 | 124 | 2950 | 43.7 | 11.6 | 22.0 |
| 20 | 108 | 2950 | 47.4 | 12.4 | 22.0 | |
| 2.5GC-6×5 | 15 | 155 | 2950 | 43.7 | 14.5 | 22.0 |
| 20 | 135 | 2950 | 47.4 | 15.5 | 22.0 | |
| 2.5GC-6×6 | 15 | 186 | 2950 | 43.7 | 17.4 | 30.0 |
| 20 | 162 | 2950 | 47.4 | 18.6 | 30.0 | |
| 2.5GC-6×7 | 15 | 217 | 2950 | 43.7 | 20.2 | 30.0 |
| 20 | 189 | 2950 | 47.4 | 21.7 | 30.0 | |
| 2.5GC-6×8 | 15 | 248 | 2950 | 43.7 | 23.2 | 37.0 |
| 20 | 216 | 2950 | 47.4 | 24.8 | 37.0 | |
| 2.5GC-6×9 | 15 | 279 | 2950 | 43.7 | 26.1 | 22 |
| 20 | 243 | 2950 | 47.4 | 27.9 | 22 | |
| 4GC-8×2 | 30 | 86 | 2950 | 51 | 13.8 | 30 |
| 45 | 82 | 2950 | 60 | 16.8 | 30 | |
| 55 | 76 | 2950 | 62.5 | 18.1 | 30 | |
| 4GC-8×3 | 30 | 129 | 2950 | 51 | 20.7 | 37 |
| 45 | 123 | 2950 | 60 | 25.2 | 37 | |
| 55 | 114 | 2950 | 62.5 | 27.2 | 37 | |
| 4GC-8×4 | 30 | 172 | 2950 | 51 | 27.6 | 55 |
| 45 | 164 | 2950 | 60 | 27.6 | 55 | |
| 55 | 152 | 2950 | 62.5 | 36.2 | 55 | |
| 4GC-8×5 | 30 | 215 | 2950 | 51 | 34.5 | 55 |
| 45 | 205 | 2950 | 60 | 42.0 | 55 | |
| 55 | 190 | 2950 | 62.5 | 45.3 | 55 | |
| 4GC-8×6 | 30 | 258 | 2950 | 51 | 41.4 | 75 |
| 45 | 246 | 2950 | 60 | 50.4 | 75 | |
| 55 | 228 | 2950 | 62.5 | 54.1 | 75 | |
| 4GC-8×7 | 30 | 301 | 2950 | 51 | 48.2 | 75 |
| 45 | 287 | 2950 | 60 | 58.8 | 75 | |
| 55 | 266 | 2950 | 62.5 | 63.4 | 75 | |
| 4GC-8×8 | 30 | 344 | 2950 | 51 | 55.0 | 100 |
| 45 | 328 | 2950 | 60 | 67.0 | 100 | |
| 55 | 304 | 2950 | 62.5 | 73.0 | 100 | |
| 4GC-8×9 | 30 | 387 | 2950 | 51 | 62.0 | 100 |
| 45 | 369 | 2950 | 60 | 75.5 | 100 | |
| 55 | 342 | 2950 | 62.5 | 82.0 | 100 | |
| 4GC-8×10 | 30 | 430 | 2950 | 51 | 69.0 | - |
| 45 | 410 | 2950 | 60 | 84.0 | - | |
| 55 | 380 | 2950 | 62.5 | 91.0 | - | |

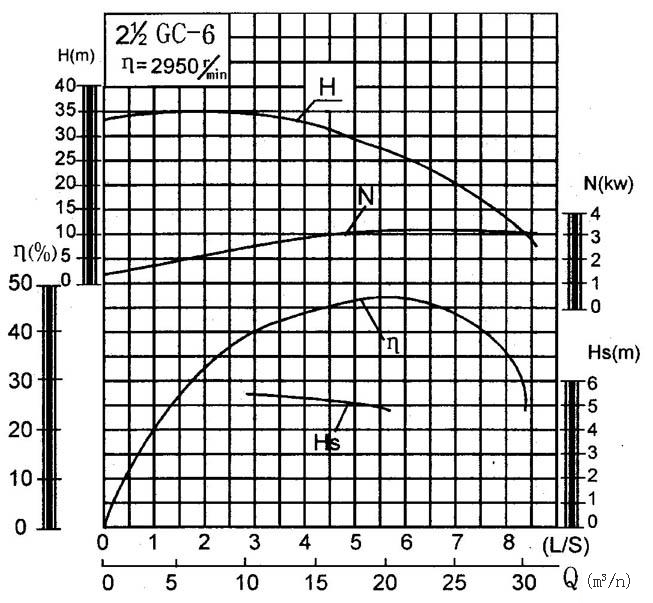

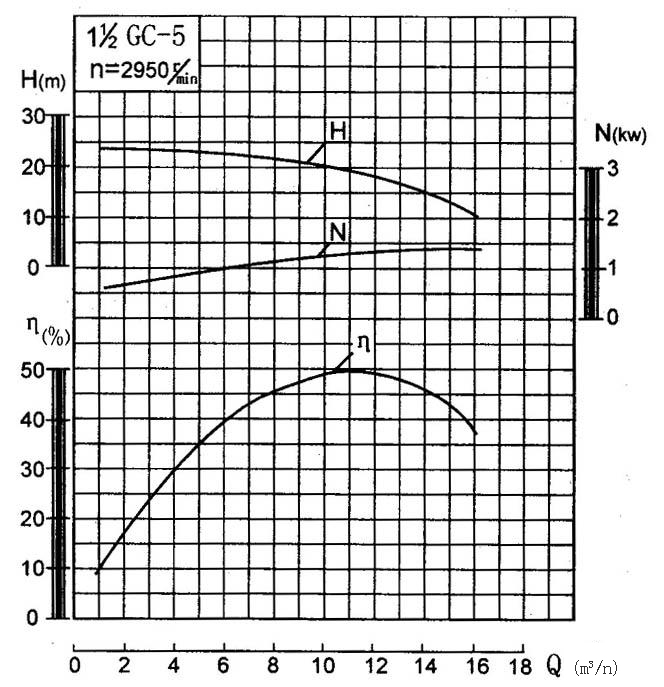

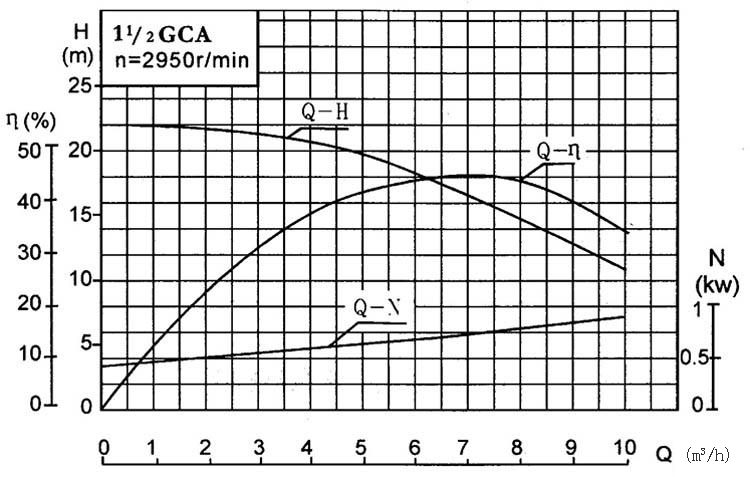

曲線圖
結構說明
1.GC型水泵為多級分段式，1.5GC-4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大， 尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
2.GC型水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、，衡盤、尾蓋進水段、中段、出水段蓋均為鑄鐵制成，共同形成泵的工作室。
3.葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
4.軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針方向旋轉。
5.密封環為鑄鉄制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
6.平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出7&段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
7.軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料起密封作用，防止空氣進入和大量液體漏出。
8.填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。

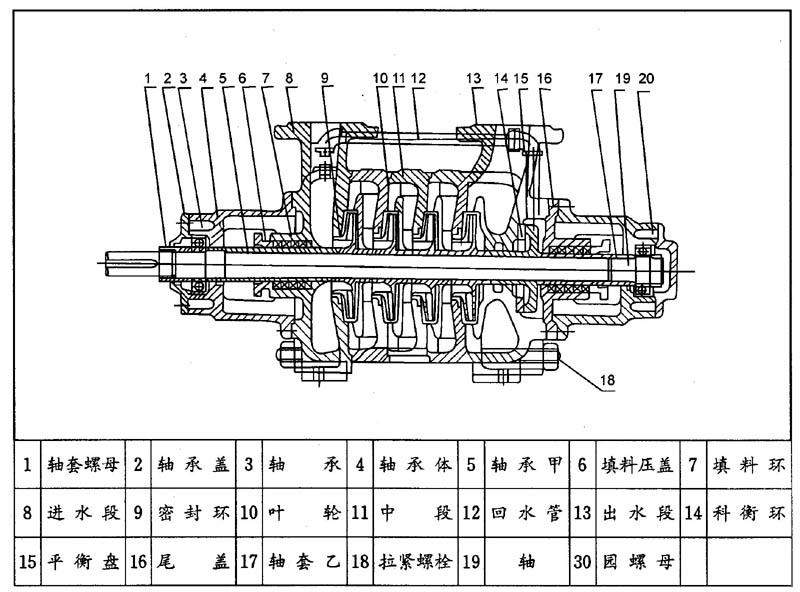

結構圖
本數據僅供參考。

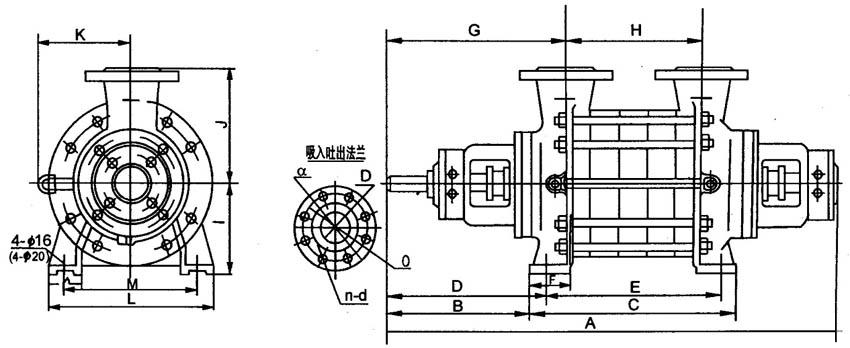

1.5GC、2GC、2.5GC外形尺寸圖
外型尺寸表
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
||||||
|
1.5GC-5 |
2 |
576 |
227.5 |
166 |
247.5 |
120 |
50 |
248 |
122.5 |
135 |
150 |
165 |
220 |
175 |
50 |
|||||
|
3 |
626 |
227.5 |
210 |
247.5 |
170 |
50 |
248 |
172.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
4 |
676 |
227.5 |
260 |
247.5 |
220 |
50 |
248 |
222.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
5 |
726 |
227.5 |
310 |
247.5 |
270 |
50 |
248 |
272.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
6 |
776 |
227.5 |
360 |
247.5 |
320 |
50 |
248 |
322.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
7 |
826 |
227.5 |
410 |
247.5 |
370 |
50 |
248 |
372.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
8 |
876 |
227.5 |
460 |
247.5 |
420 |
50 |
248 |
422.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
9 |
926 |
227.5 |
510 |
247.5 |
470 |
50 |
248 |
472.5 |
135 |
150 |
165 |
220 |
175 |
50 |
||||||
|
|
||||||||||||||||||||
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
||||||
|
1.5GC-5 |
2 |
740 |
290 |
210 |
315 |
160 |
70 |
325 |
160 |
180 |
220 |
210 |
320 |
270 |
75 |
|||||
|
3 |
800 |
290 |
270 |
315 |
220 |
70 |
325 |
220 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|
4 |
860 |
290 |
330 |
315 |
280 |
70 |
325 |
280 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|
5 |
920 |
290 |
390 |
315 |
340 |
70 |
325 |
340 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|
6 |
980 |
290 |
450 |
315 |
400 |
70 |
325 |
400 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|
7 |
1040 |
290 |
510 |
315 |
460 |
70 |
325 |
460 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|
8 |
1100 |
290 |
570 |
315 |
520 |
70 |
325 |
520 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|
9 |
1160 |
290 |
630 |
315 |
580 |
70 |
325 |
580 |
180 |
220 |
210 |
320 |
270 |
75 |
||||||
|

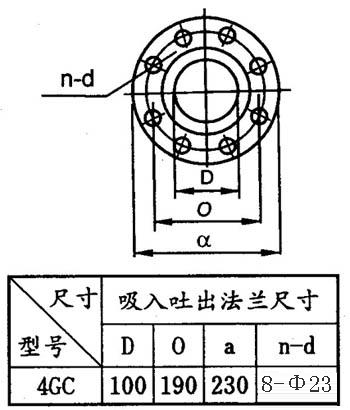

型號 尺寸 |

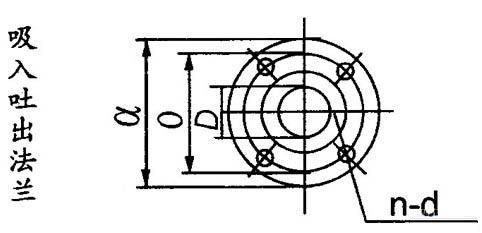

吸入吐出法蘭尺寸 |
|||
|
D |
O |
a |
n-d |
|
|
1.5GC |
40 |
110 |
145 |
4-Φ18 |
|
2GC |
50 |
125 |
160 |
4-Φ18 |
|
2.5GC |
65 |
145 |
180 |
8-Φ18 |

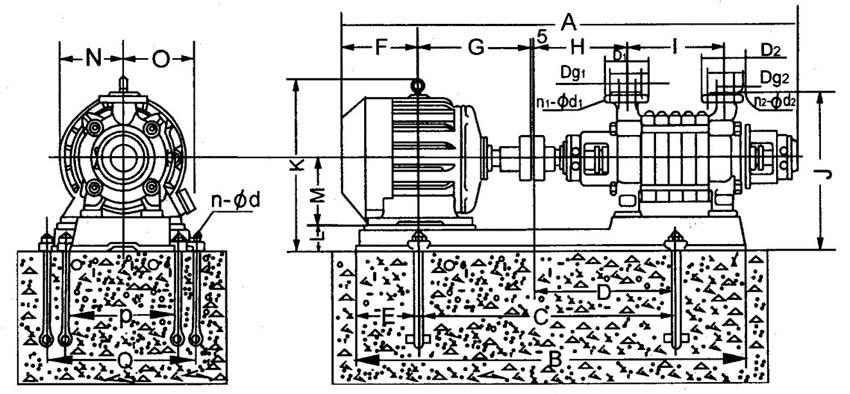

2.5GC-3.5、4GC外型尺寸圖
外型尺寸表
|
型號 級 數 尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
|
4GC |
2 |
879 |
320 |
320 |
355 |
250 |
85 |
385 |
190 |
215 |
285 |
240 |
420 |
340 |
85 |
|
3 |
945 |
320 |
395 |
355 |
325 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
4 |
1020 |
320 |
470 |
355 |
400 |
85 |
385 |
340 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
5 |
1095 |
320 |
545 |
355 |
475 |
85 |
385 |
415 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
6 |
1170 |
320 |
620 |
355 |
550 |
85 |
385 |
490 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
7 |
1245 |
320 |
695 |
355 |
625 |
85 |
385 |
265 |
215 |
285 |
240 |
420 |
340 |
85 |
|
|
尺寸 級別 泵型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 |
|
|
1.5GC-5 |
2 3 4 5 6 7 8 9 |
976 1046 1171 1221 1271 1321 1496 1546
|
750 818 917 966 1016 1058 1232 1280 |
520 552 615 641 666 685 800 825 |
307 332 356 382 407 433 458 483 |
123 133 136 135 135 133 168 168 |
187 200 236 236 236 236 277 277 |
207 214 253 253 253 253 337 337 |
249 249 249 249 249 249 249 249 |
122.5 172.5 222.2 272.5 322.5 372.5 422.5 472.5 |
345 357 357 357 357 357 390 390 |
340 360 390 390 390 390 465 465 |
95 95 75 75 75 75 80 80 |
100 112 132 132 132 132 160 160 |
105 115 135 135 135 135 165 165 |
180 190 210 210 210 210 255 255 |
315 345 365 365 365 365 325 325 |
315 345 365 365 365 365 410 410 |
Y100L-2 Y112M-2 Y132S1-2 Y132S2-2 Y132S2-2 Y132S2-2 Y160M1-2 Y160M1-2 |
|
2GC-5 |
2 3 4 5 6 7 8 9 |
1235 1420 1480 1540 1645 1730 1895 1955 |
321 1130 1194 1254 1355 1366 1561 1623 |
660 768 797 827 880 885 991 1021 |
402 426 456 486 516 546 576 606 |
136 182 187 187 205 211 240 240 |
236 277 277 277 300 318.5 379.5 379.5 |
253 337 337 337 359 365.5 409.5 409.5 |
326 326 326 326 326 326 326 326 |
160 220 280 340 400 460 520 580 |
485 485 485 48 485 485 505 515 |
448 490 490 490 490 515 560 570 |
133 105 105 105 105 85 85 95 |
132 160 160 160 160 180 200 200 |
135 165 165 165 165 165 180 200 |
210 255 255 255 255 285 310 310 |
430 435 435 435 435 450 450 450 |
430 435 435 435 435 453 510 520 |
Y132S2-2 Y160M1-2 Y160M2-2 Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 Y200L1-2 |
|
尺寸 級數 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
電機型號 |
|
|
2.5GC-6
|
2 3 4 5 6 7 8 9 |
1235 1420 1525 1610 1670 1835 1895 1995 |
921 1134 1239 1306 1366 1500 1560 1620 |
660 767 819 855 885 960 990 1020 |
402 426 456 486 516 546 576 606 |
136 187 210 211 211 240 240 240 |
236 277 300 318.5 318.5 379.5 379.5 379.5 |
253 337 359 365.5 365,5 409.5 409.5 409.5 |
326 326 326 326 326 326 326 326 |
160 220 280 340 400 460 520 580 |
485 485 485 845 485 505 505 505 |
448 490 490 490 490 515 560 570 |
133 105 105 85 85 85 85 85 |
132 160 160 180 180 200 200 200 |
135 165 165 180 180 200 200 200 |
210 255 255 285 285 310 310 310 |
430 435 435 450 450 450 450 450 |
430 435 435 450 450 505 505 505 |
Y132S2-2 Y160M2-2 Y160L-2 Y180M-2 Y180M-2 Y200L1-2 Y200L1-2 Y200L2-2 |
|
4GC-8
|
2 3 4 5 6 7 |
1545 1725 1840 2030 2105 2250 |
1246 1399 1510 1681 1755 1902 |
837 618 975 1080 1117 1186 |
480 517 555 592 629 667 |
211 235 250 274 274 311 |
318.5 379.5 400.5 447.5 447.5 486 |
351.5 395.5 414.5& 482.5 482.5 514 |
385 385 385 385 385 385 |
190 265 340 415 490 565 |
600 620 635 660 660 680 |
565 610 655 700 700 755 |
135 135 125 125 125 115 |
180 200 225 250 250 280 |
180 200 225 250 250 280 |
285 310 345 385 385 410 |
485 550 560 600 600 670 |
545 550 560 600 600 558 |
Y180M-2 Y200L1-2 Y225M-2 Y250M-2 Y250M-2 Y280S-2 |
|
故 障 |
原 因 |
解決方法 |
|
1、水泵不吸水，壓力表及真空表的指針劇烈跳動。 |
注入水泵的水不夠，水管與儀表漏水。 |
再往泵內注入，擰緊堵塞漏氣處。 |
|
2、水泵不吸水，真空表表示高度真空。 |
底閥沒打開，或已經堵塞，吸水管阻力太大，吸水高度太高。 |
校正或更改底閥情況?；蚋奈埽档臀叨?。 |
|
3、壓力表有壓力，然而水泵仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪堵塞。水泵轉數不夠。 |
檢查或縮短水管與檢查電機。取下水管接頭，清洗葉輪增加水泵軸的轉數。 |
|
4、流量低于設計要求。 |
水泵堵塞。密封環磨損過多。轉數不足。 |
清洗水泵及管子，更換密封環。增加水泵軸的轉數。 |
|
5、水泵消耗的功率過大。 |
填料壓蓋太緊。填料函發熱葉輪磨損。水泵供水量增加。 |
放松填料壓蓋。更換葉輪。增加出水管阻力來降低流量。 |
|
6、水泵內部聲音反常水泵不上水。 |
流量太大，吸水管內阻力過大、在吸水處有空氣滲入。所吸送液體溫度過高。 |
增加出水管內阻力以減少流量，檢查泵及水管。檢查底閥，減小吸水高度，堵塞漏氣處，降低吸水高度。 |
|
7、水泵震動。 |
泵軸與電機不在同一中心線上， 或泵軸承彎曲。 |
把水泵和電機的軸中心線對準。 |
|
8、軸承過熱。 |
沒有油，水泵與電機軸不在同一中心線上。 |
加油。把軸中心線對準，檢查或清洗軸承體。 |
